210クラウンアスリートへサブウーファーをお取り付けしました！パイオニアTS-WX1220AH。持ち込み。

今回ご依頼の作業はサブウーファーのお取り付けです！

取付車両はトヨタ・210クラウンアスリート。

お客様の持ち込みでパイオニアのTS－WX1220AHをトランクへ設置していきます。

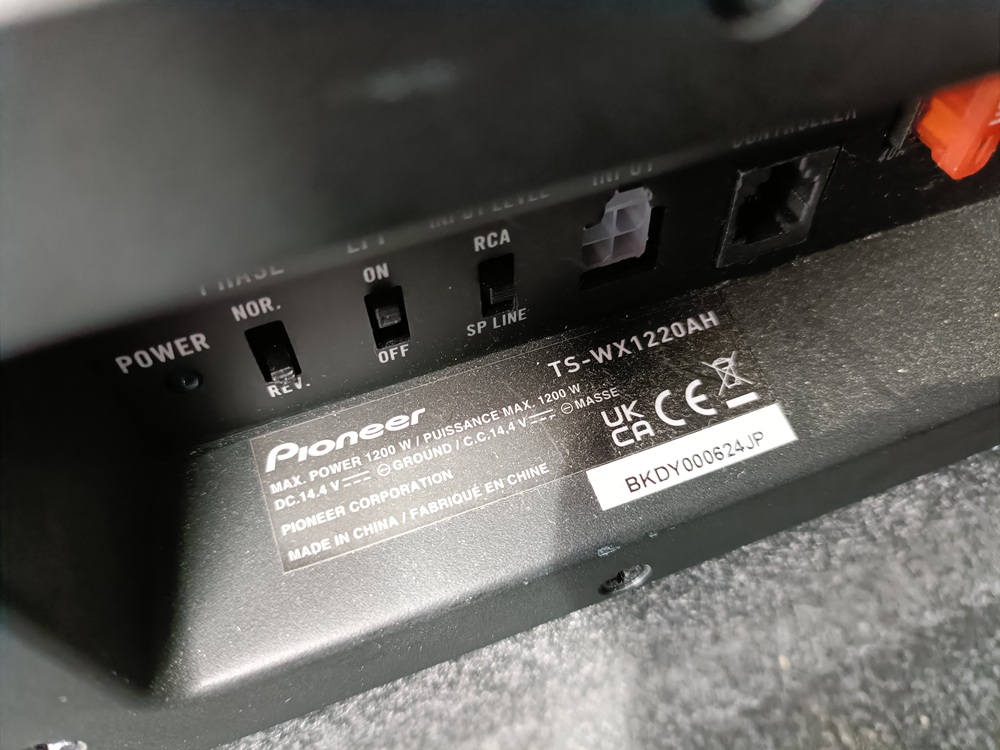

ウーファー本体のサイドへ各種配線の取付場所があるので、まずは電源などの配線系を取り回ししていきます。

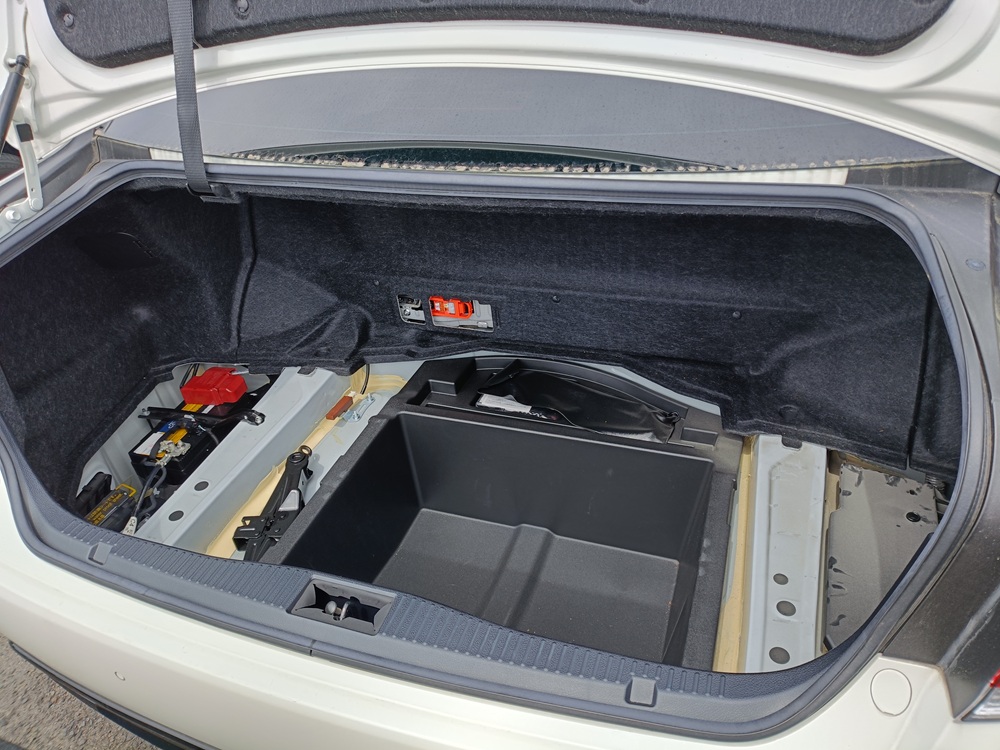

今回のクラウンはハイブリッド車なので補機バッテリーがトランク左側にあります。

これは配線が楽で助かります。

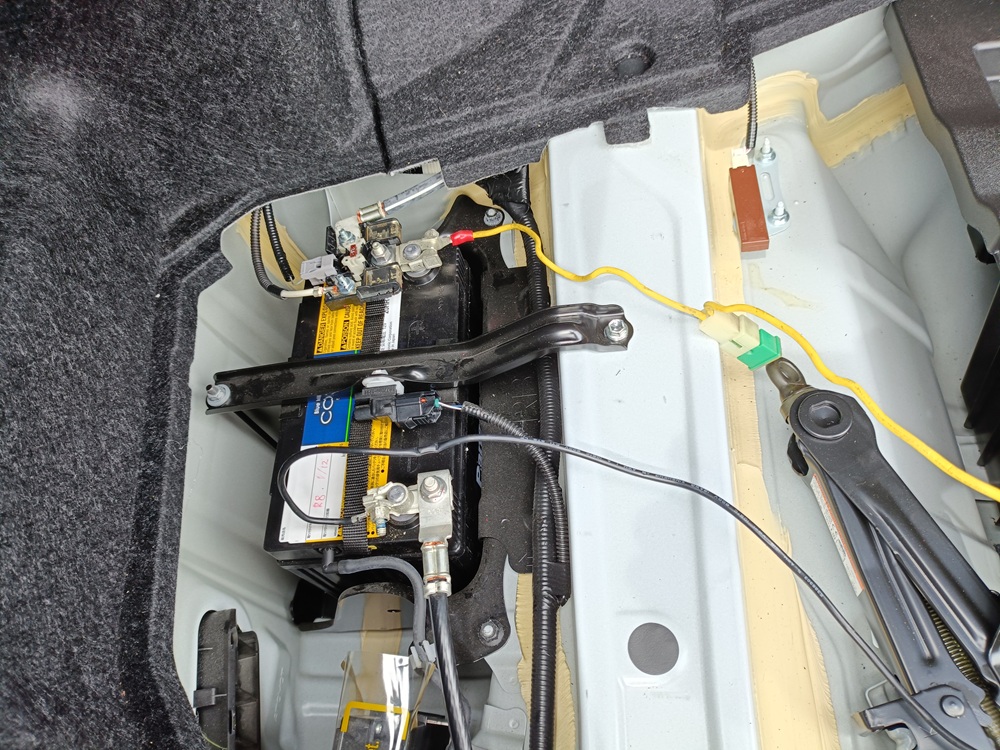

常時電源とアースを補機バッテリーへ直接つなぎます。

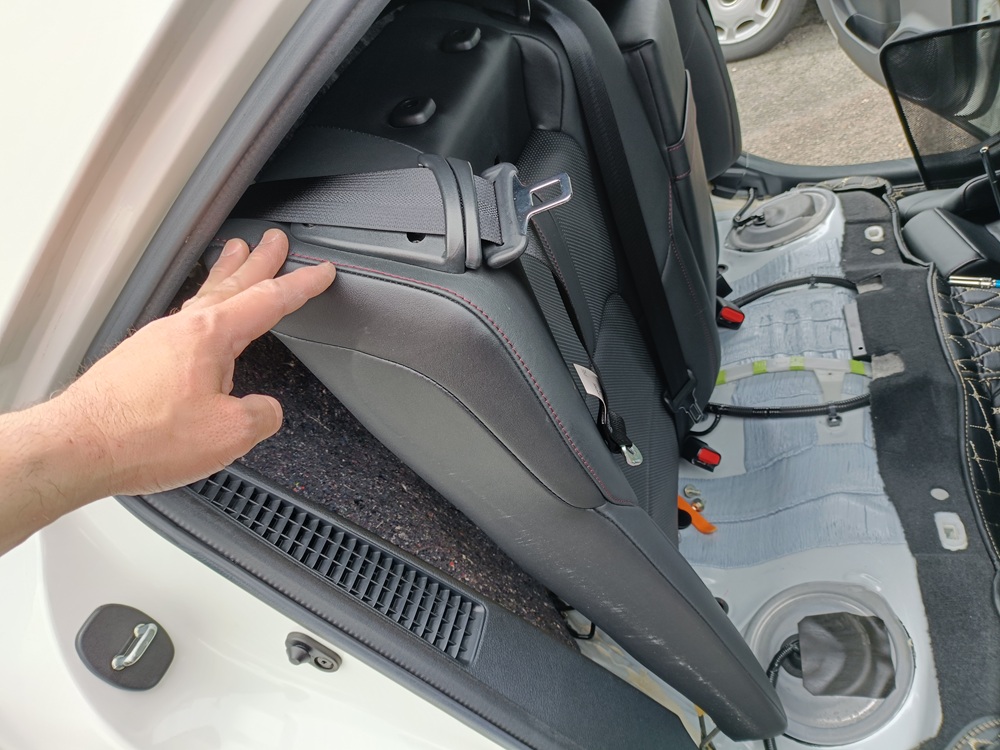

アクセサリー電源と音声入力コード、コントローラーはリヤシートを外して背面から回します。

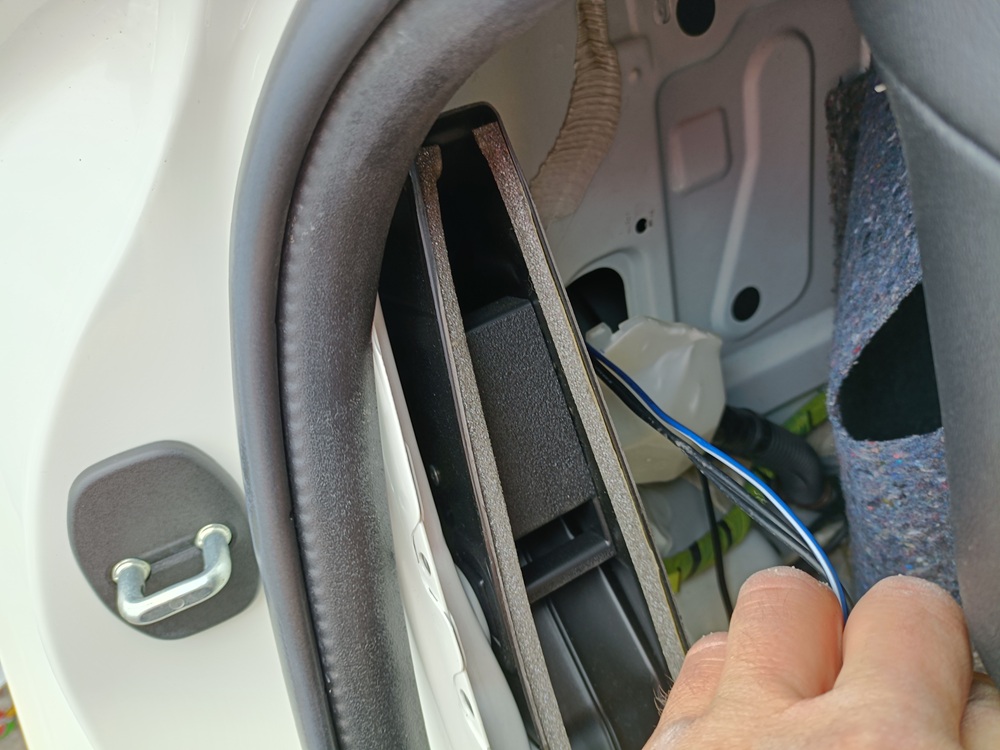

こちらの穴から配線通しを使用して引っ張り込みます。

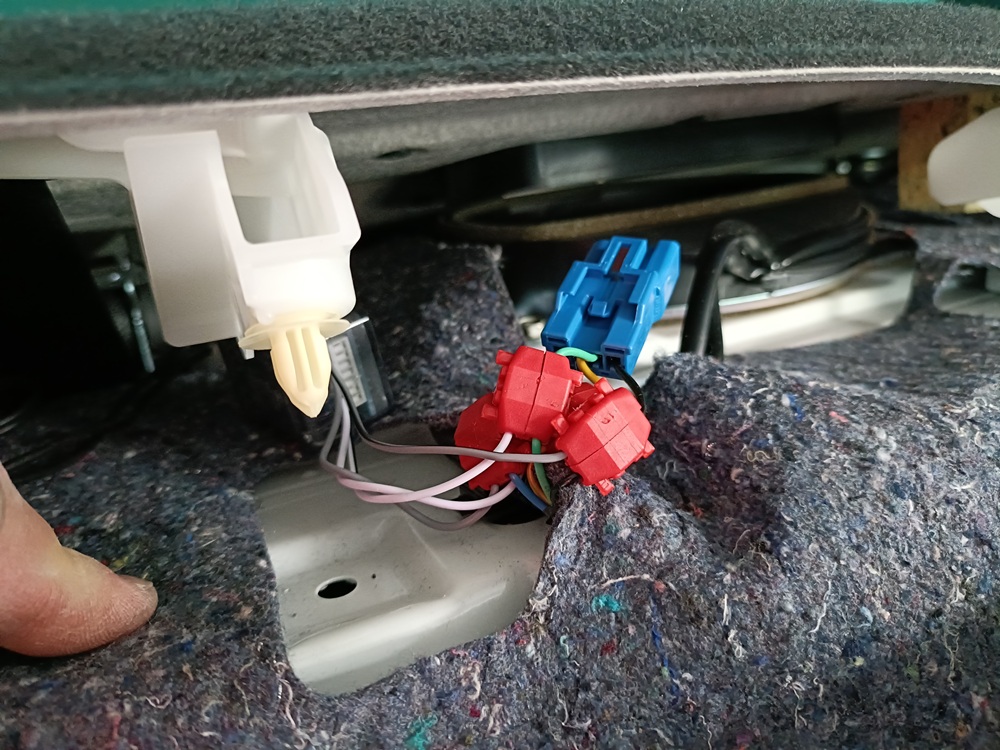

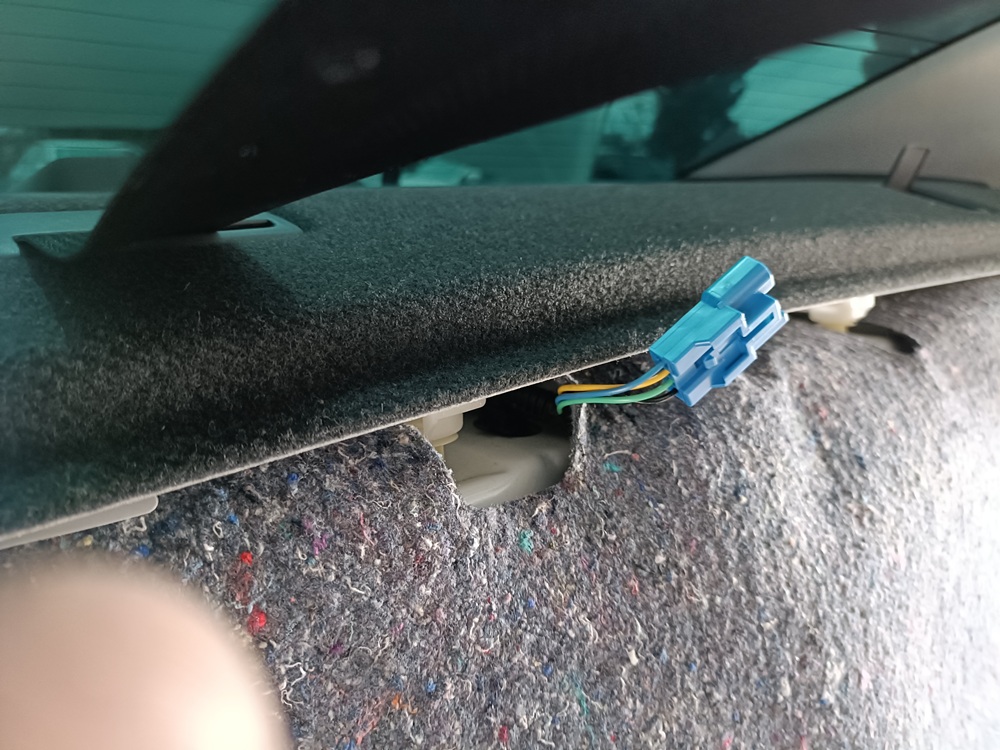

リヤシートの後方、カバーしたのところへ純正のサブウーファーが付いているのでカプラーを外して純正は音が鳴らないようにします。

パイオニアのウーファーへこのカプラーから音声信号を取りました。

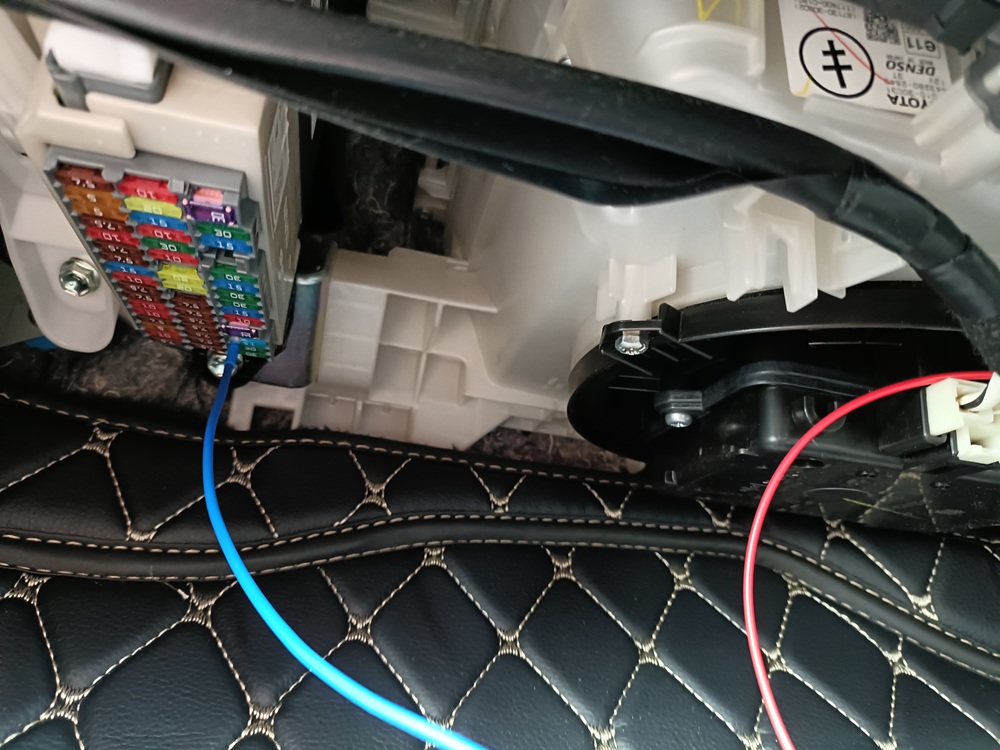

アクセサリー電源は助手席足元にあるヒューズボックスからとります。

コントローラーは運転席の足元へ設置しましたが写真を撮り忘れてしまいました…

各配線を繋ぎ終えたら出音確認をして作業完了です！

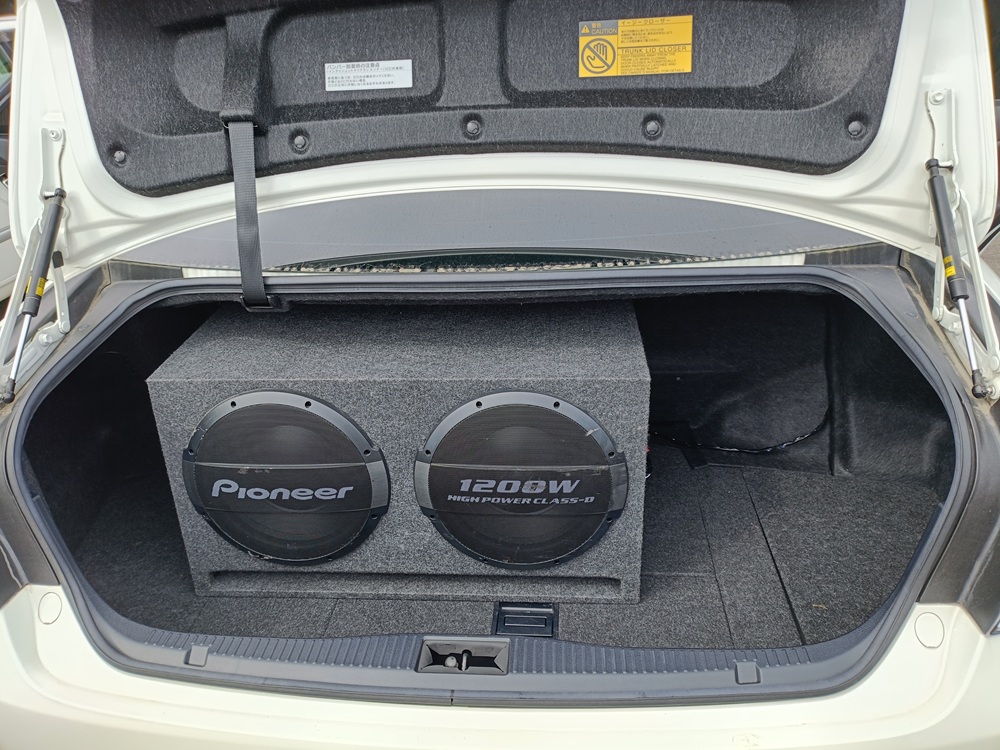

このサイズならではのパワフルな低音が鳴り響きます！

．．．トランクスペースはつぶれてしまいましたが、配線を抜けば本体は外へ出せるのでトランクを使う時は一時的に降ろすのも楽にできます。
