エスクァイアへHDMI/USBパネルを取付してナビとリヤモニターでファイヤースティックでネットフリックスやYOUTUBEを見れるように作業しました！

今回ご依頼の作業は当店では定番化してきたHDMI/USBパネルの取付です！

やっぱり皆さん車でもファイヤースティックTVだったりスマホのミラーリングがしたいですよね。

うちの子供たちもネットフリックスやYOUTUBEに夢中です”(-“”-)”

お客様は東京からご来店くださいました。

遠くよりありがとうございますm(__)m

それでは早速作業していきます。

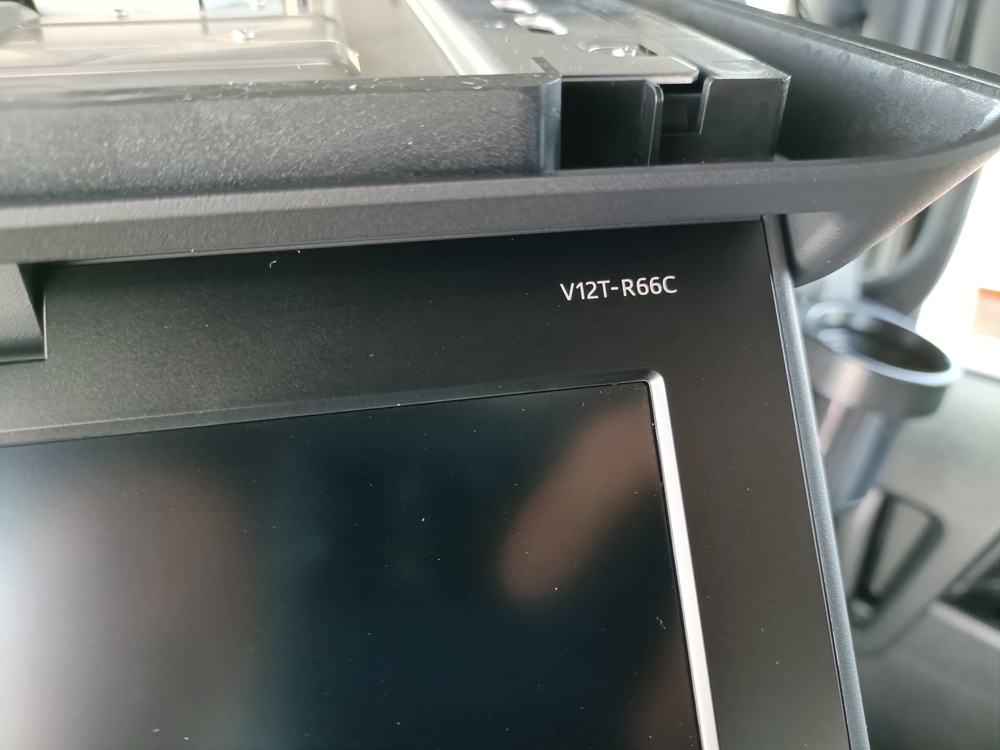

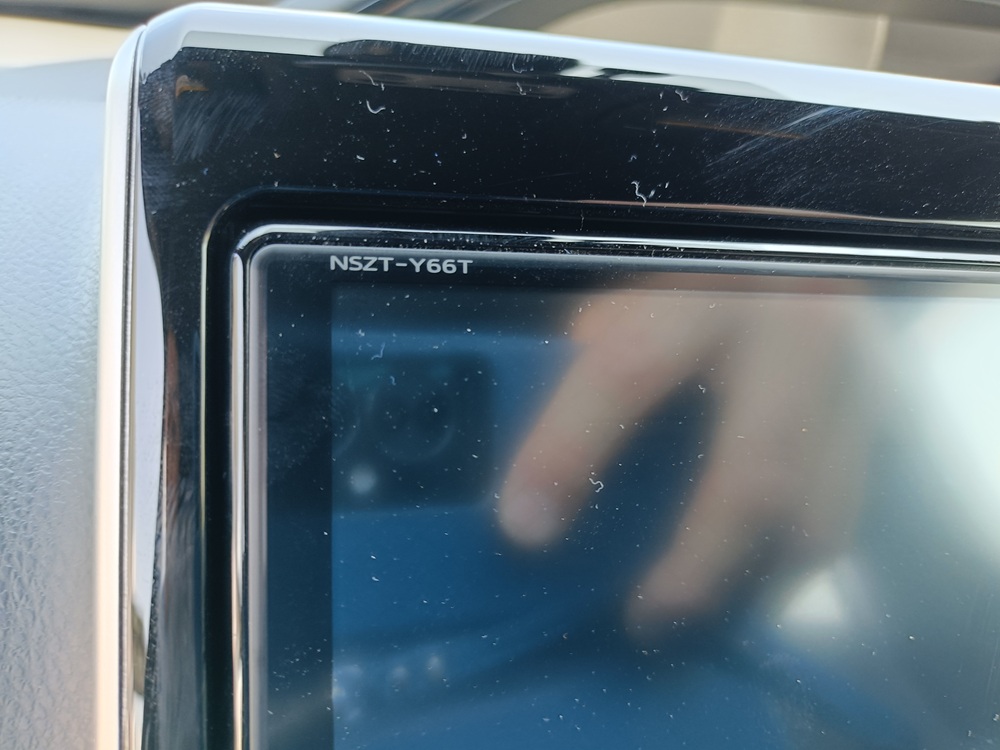

取付をするのはエスクァイアの純正ナビでNSZT-Y66T、そして純正フリップダウンモニターのV12T-R66Cになります。

ナビとモニターの型番によっては作業できないタイプもあるので気軽にご相談ください。

ちなみに、この組み合わせでもナビには映るけどリヤモニターには映らないということがあります。

今回がまさにそうでしたので追加のコードを取付しました。

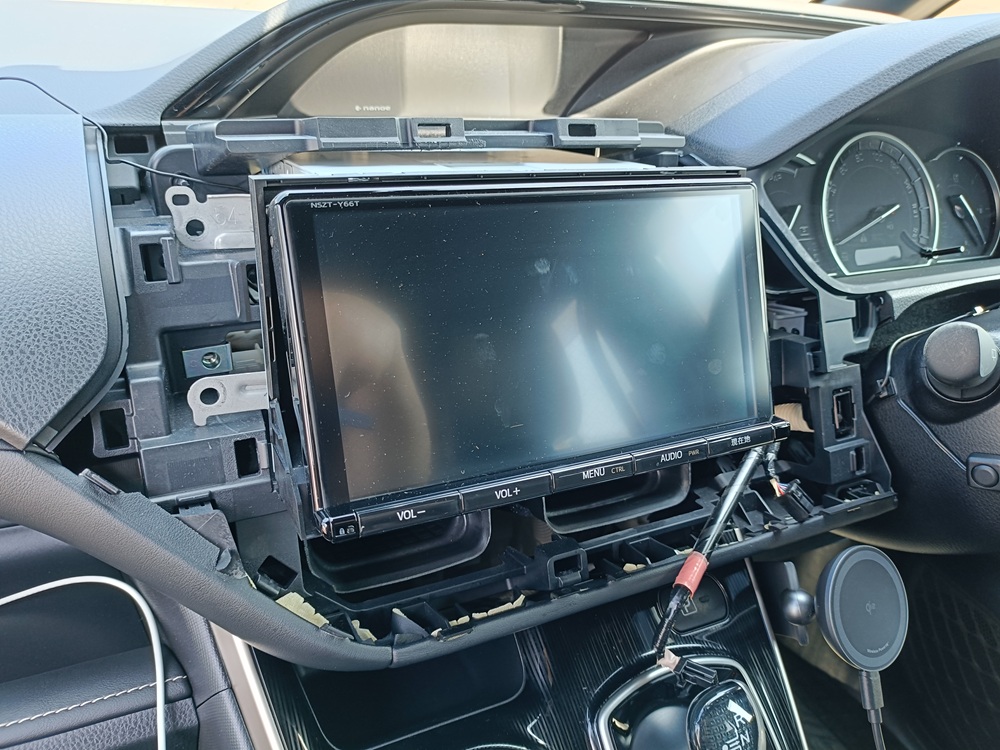

まずはカーナビ本体を取り出せる状態にします。

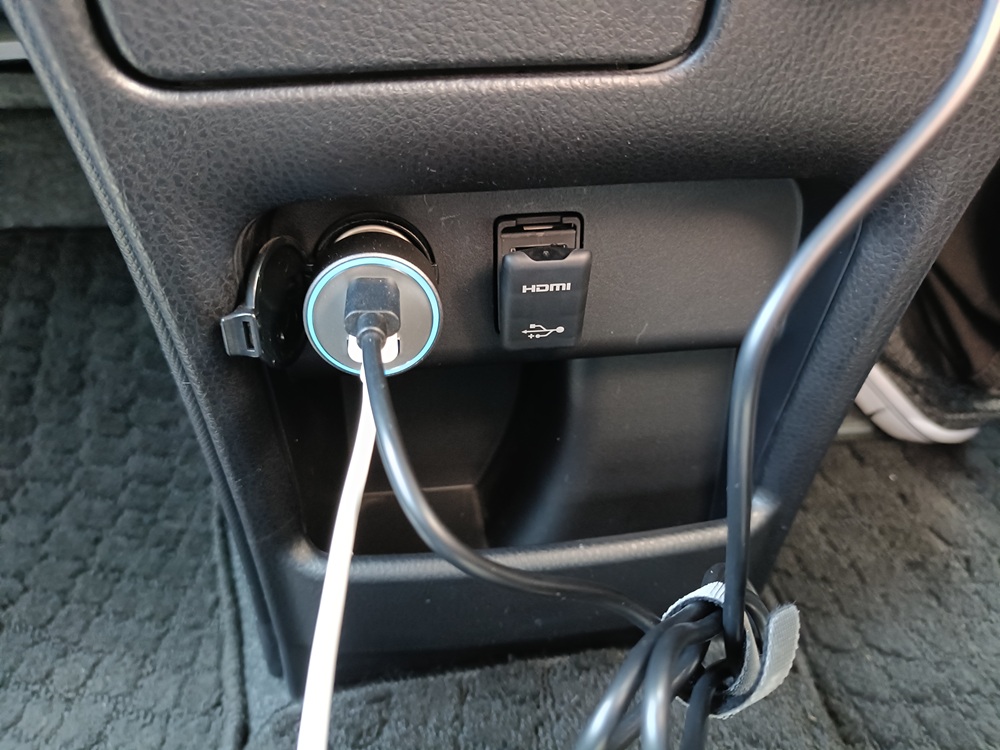

シガーソケット横にある空きパネルをHDMI/USBパネルに差し替えてナビ裏へ配線します。

仕様した部品はトヨタ純正の【086B0-00010　ケーブルセット】になります。

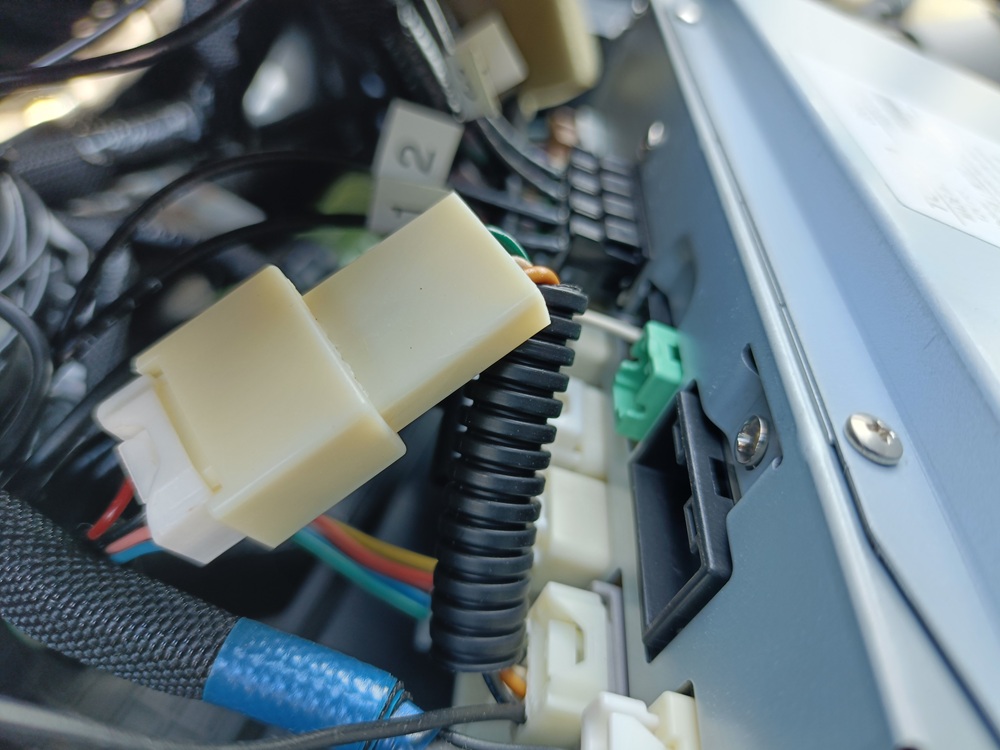

カーナビの裏に差込口があるのでこちらへ先ほどのコードを取付します。

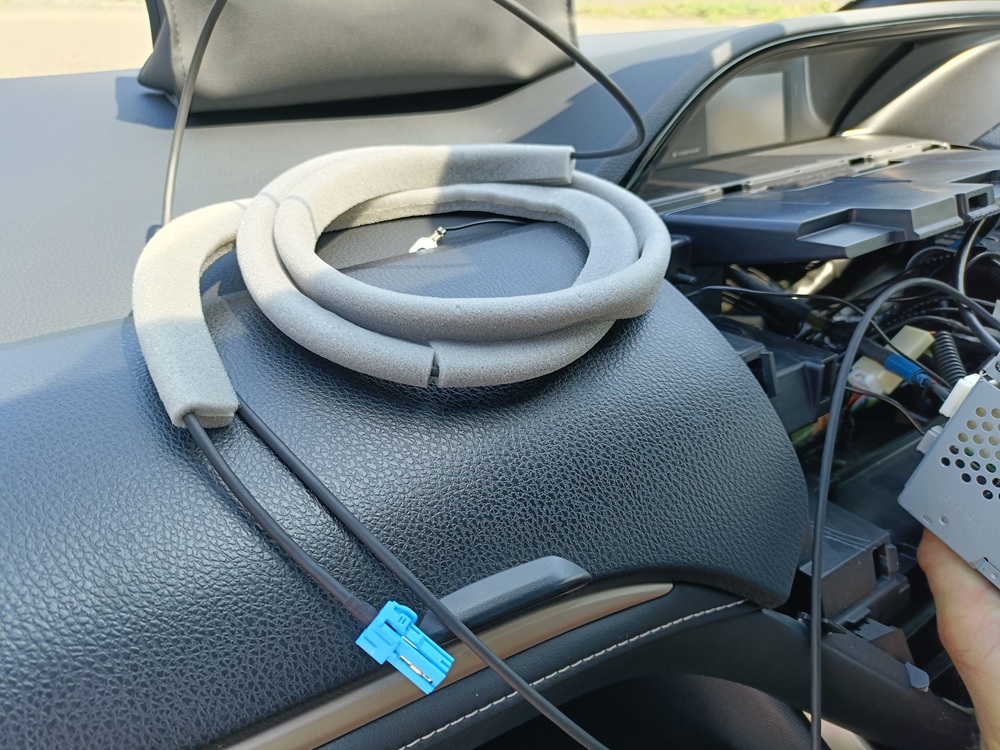

次にリヤモニターでもファイヤースティックTVを見れるようにトヨタ純正のGVIFというコードをリヤモニターまで取り回しします。

こちらもトヨタ純正部品で品番は【08632-28040　フィッティングキット　リヤ】になります。

トヨタ 純正 後席TVデジタルケーブル 08632-28040 ノア エスクァイア ヴォクシー など 0863228040

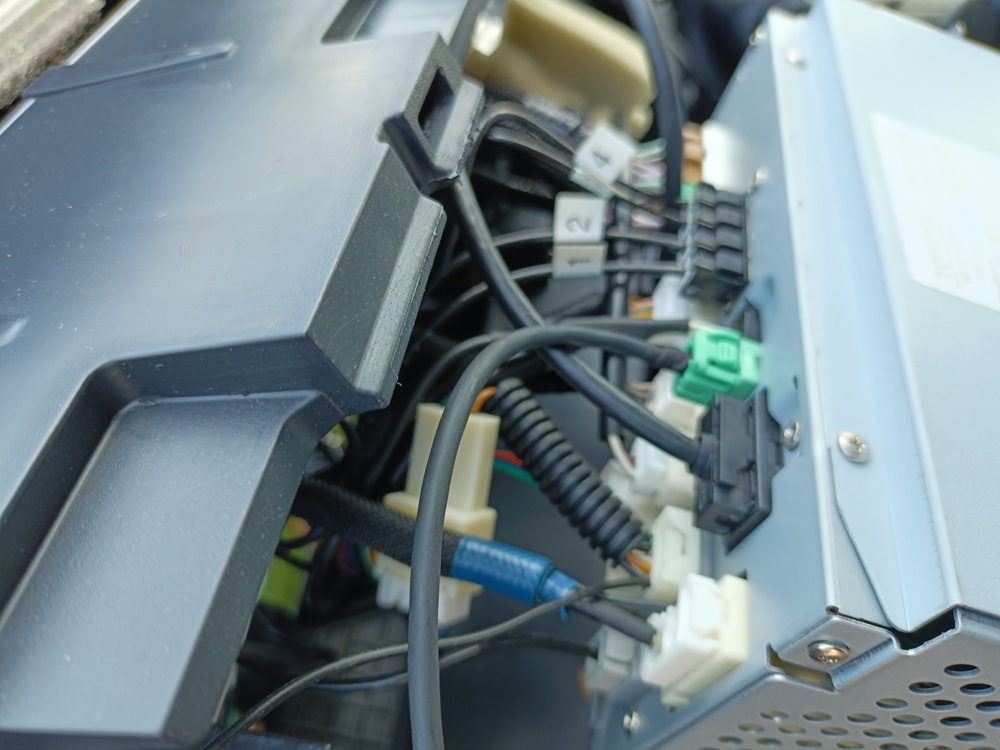

緑カプラーをナビ裏へ差し込んだら、青カプラーをリヤモニターへもっていきます。

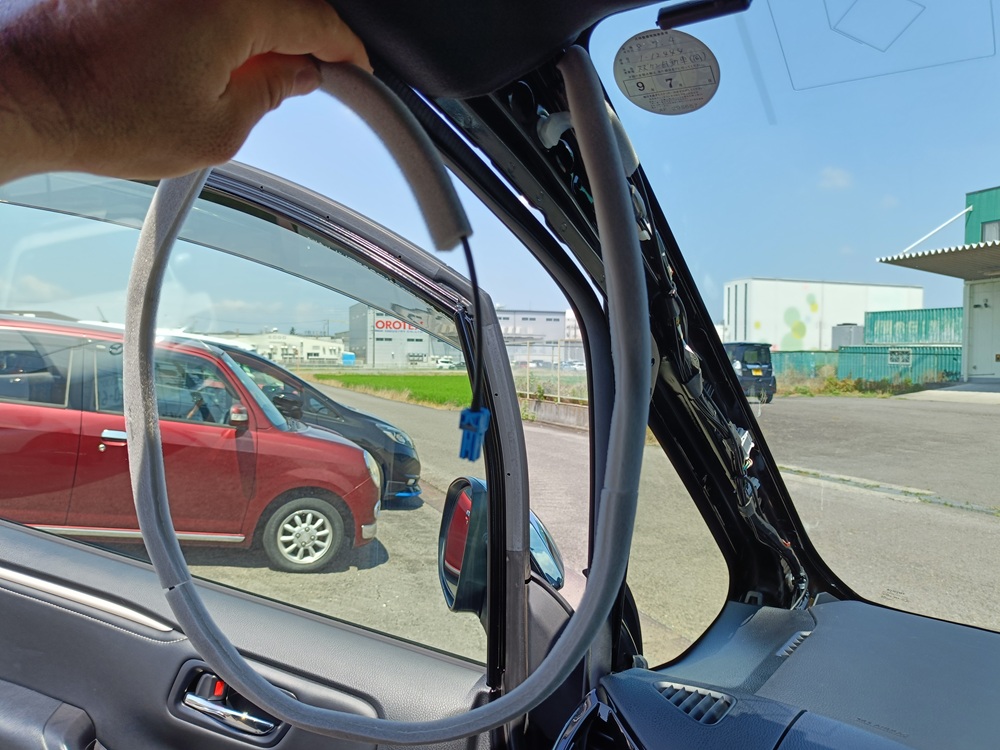

ナビ裏からグローブボックスを裏を通って、ピラーカバーの後ろから天井を通します。

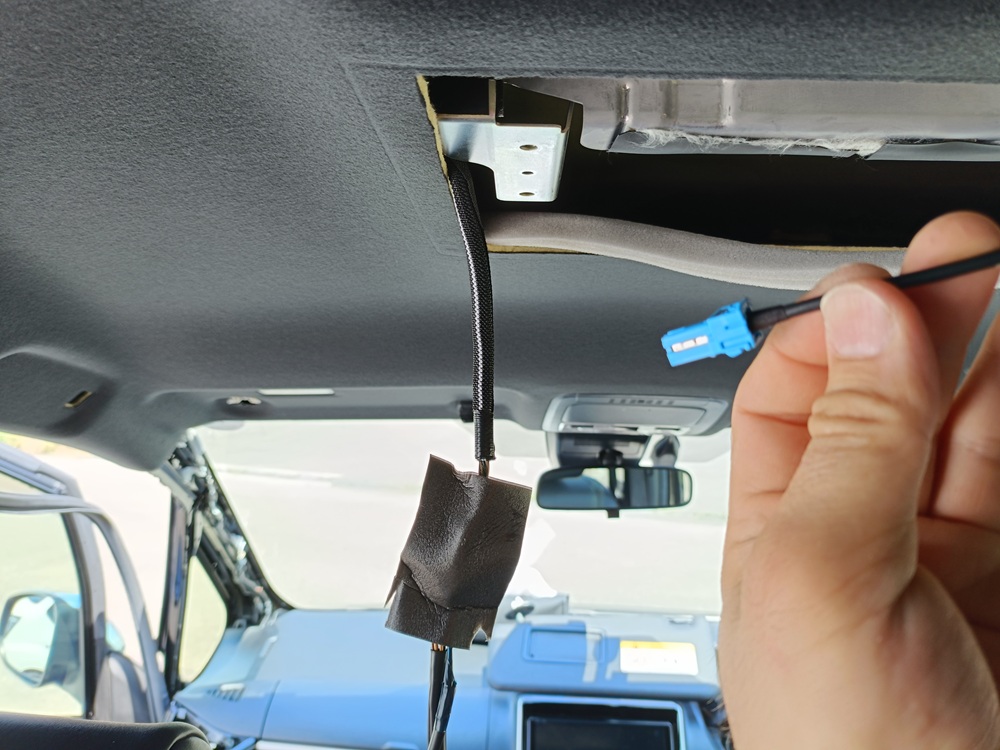

リヤモニターを外した穴からコードを取り出してリヤモニターへ接続。

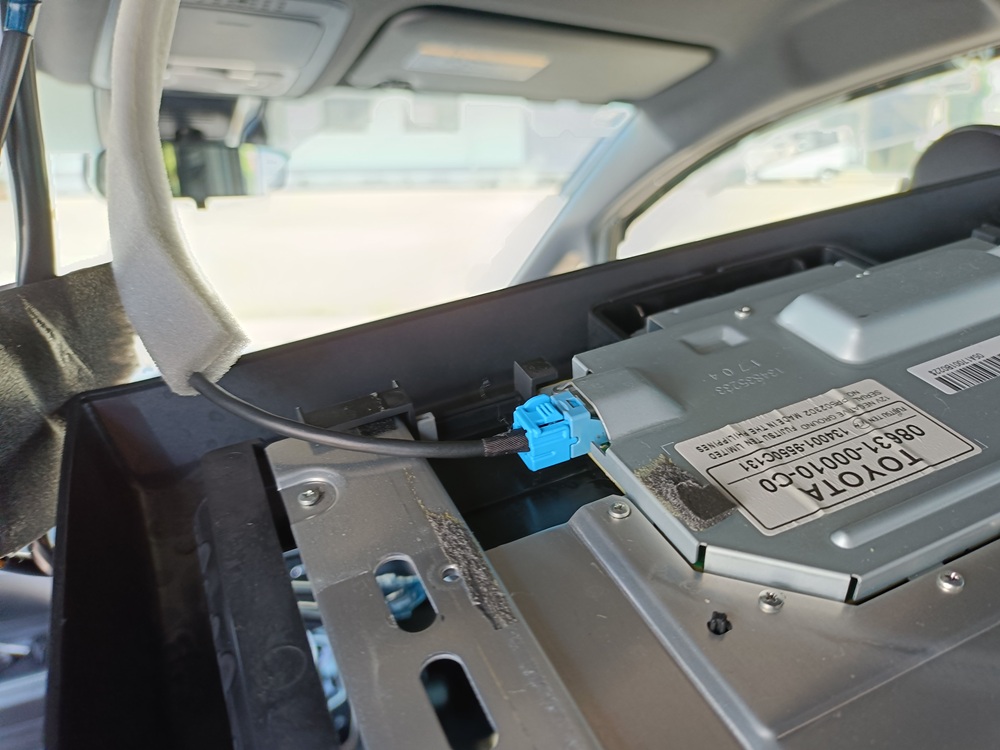

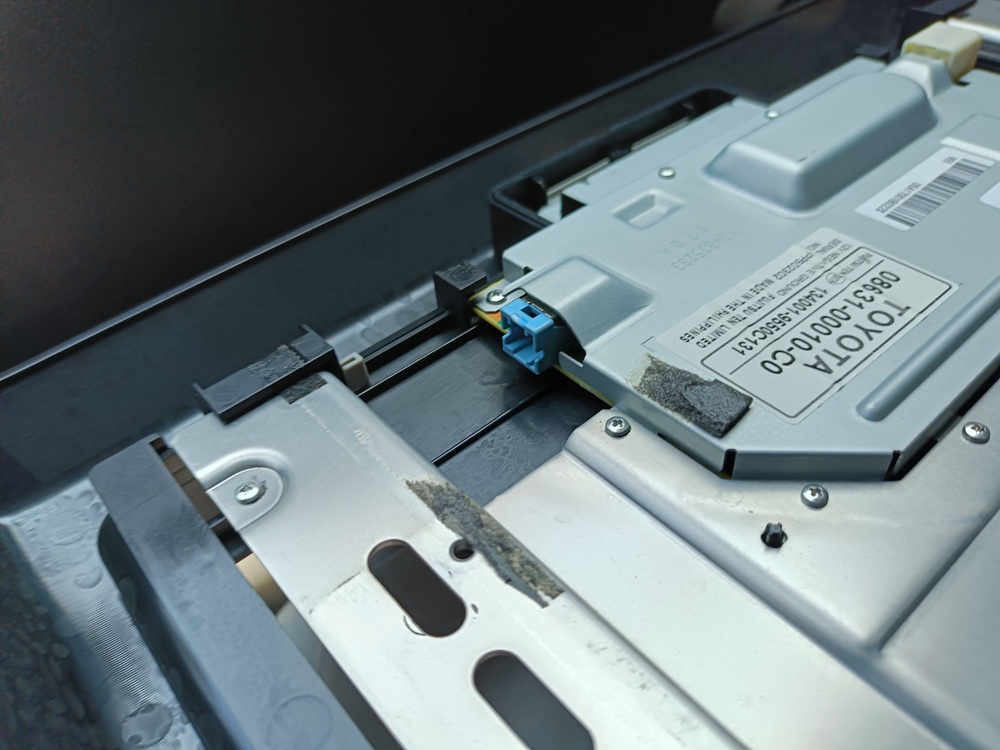

リヤモニター裏のこの青い部分へ差し込みます。

次にモニターや外した部品を戻したら作業完了。

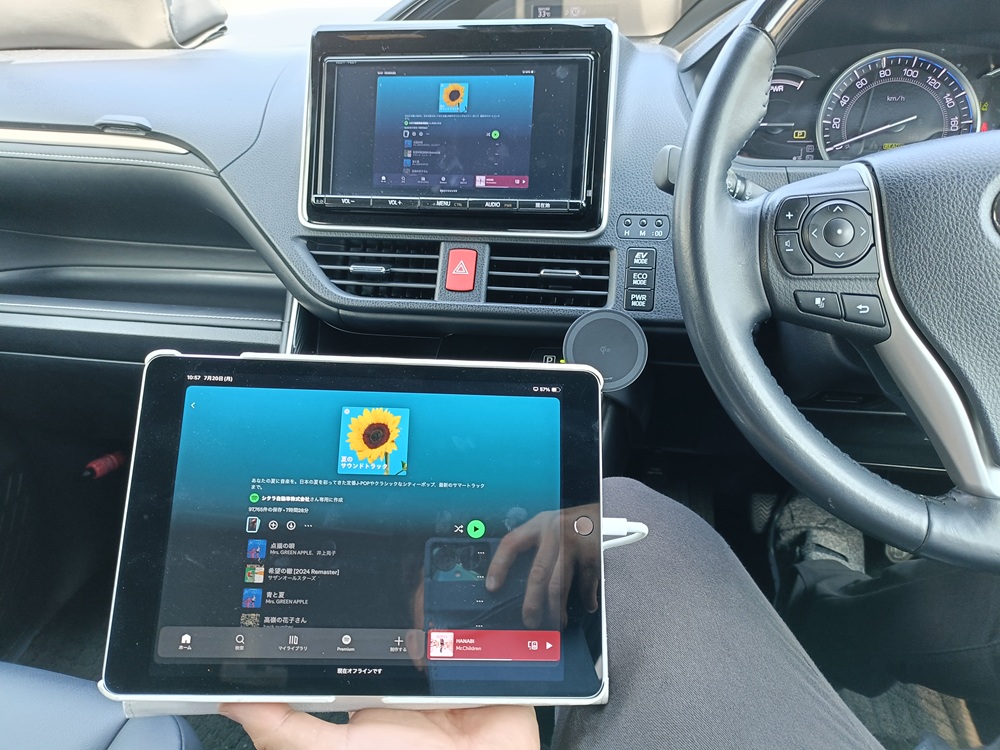

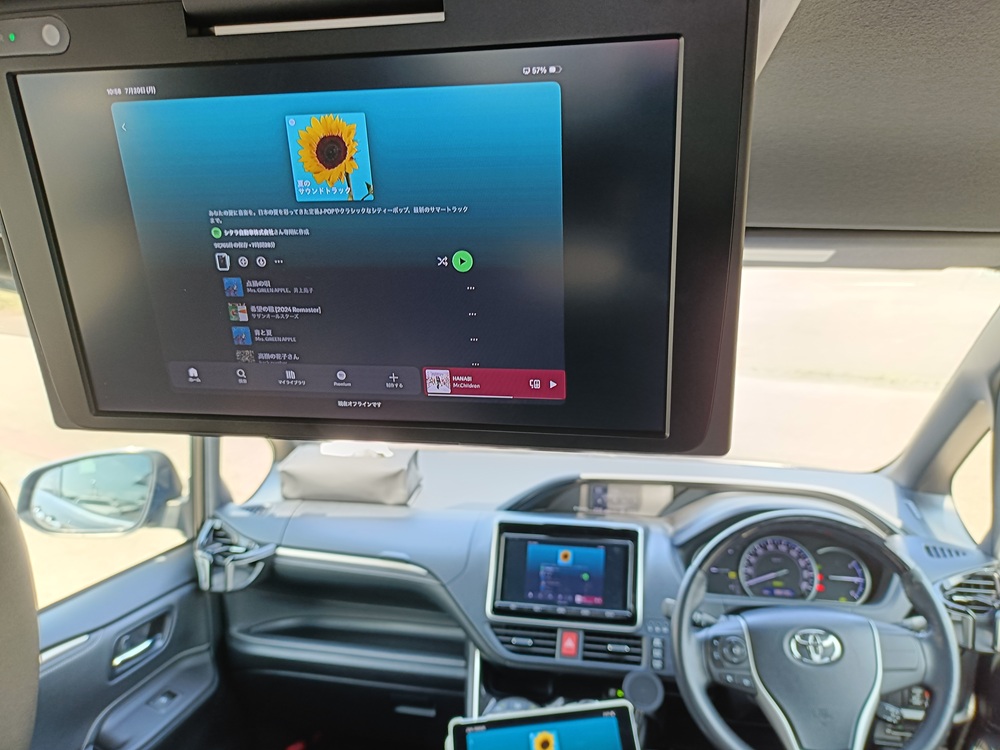

お店のiPadでテストして無事に映像、音声ともに出ました。

この作業に関してはノア、ヴォクシー、アルファード、ヴェルファイアともに共通している品番のナビもありますので気軽にご相談ください！
